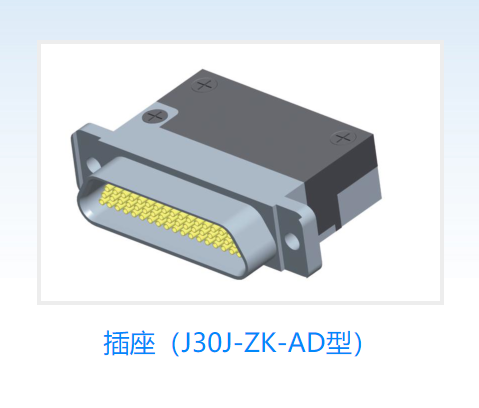

怎样快速选用J30J微矩形电连接器? 怎样快速选用J30J微矩形电连接器?没有用过或者用得少的客户想快速选好不是一件容易的事情,该产品有点复杂。为了帮助大家 小编简单介绍介绍。建议从以下几个方面考虑:1.外形大小变化。2.端接形式。3.颜色的变化。4.材料的变化。首先先了解产品本身, 高密度,高可靠,小型号产品,采用绞线弹性插针(麻花针),导线截面积适宜0.1mm2~0.15mm2,最小0.07mm2线。符合GJB2446 要求,等效于美军标MIL-DT-83513.规格有9芯-15芯-21芯-25芯-31芯-37芯-51芯-66芯-74芯-100芯微矩形电连接器。第一步要考虑产品 使用环境,考虑选什么材料,有铝合金,铜,不锈钢材料。一般是铝合金镀镍,轻巧而光亮.J30J-TJ/ZK固定式配套使用,是常用基本型。 材料没有问题,考虑端接形式,是用压接式还是焊接式根据自己的爱好,焊接有点麻烦,焊接技术要熟能生巧。压接方便快捷,要有压 接工具。压接式无需字母表示,焊接用S表示,在这当中考虑印制板焊接,有两种,直式焊接用N表示,W表示90°弯针焊接。其次考虑 线缆与线缆之间的连接,线焊接或压接后,规定好线的长短,测试,打标完成一整套流水线。为了防止焊线被松动,可以考虑带夹线尾部, 有直式和弯式,用A表示,属于快锁型,分A1,A2,A3线夹。甩线的方向增加弯式线夹,配有金属防波套,同侧有一个出线口,夹板与壳体 之间用螺钉固定。用字母C和C1表示。插座和插头对插后,预防松动,接触不良,两边还要螺丝连接,插座用P表示,插头用L表示,型号 多样,尺寸大小也不一样,(P1,P2,P25...和L1,L7,L14...)客户在选用时候这方面无需考虑,只要把尺寸说清楚,厂家会配套好。插座的 大小不是固定不变的,除基本型,夸展型J表示,还有特殊型插座9.6,插头11.6,用Q字母表示。在壳体与壳体对插后,防止螺钉转动, 在外壳法兰盘安装孔处开槽,用字母D表示。最后就是特殊插座要求密封,采用玻璃烧结工艺,密封性能好,订货时用M表示。成本高, 价格不低。最近为适应市场开发了一些大电流混装电连接器,导线线芯截面积2.0mm2~3.0mm2线大电流,开发的产品有2芯~9芯,每芯 大20A,大电流插孔S,大电流插针P表示。为表达更清楚,客户可以通过下面表格和图片对照理解:
